(این آموزش برای مدل های AF2  تا AF7   یکسان می باشد)

مجموعه آب بندی پمپ

مجموعه آب بندی پمپ بسیار حائز اهمیت است،که به طور کلی وظیفه آن جلوگیری از نفوذ ماده به بیرون محفظه پمپ یا سیلندر می باشد.

به همین دلیل برای این مجموعه دقت کافی را داشته باشید که دچار مشکل نشود، ما برای افزایش عمر کاری این مجموعه و همچنین برای این که در بالاترین سطح از کیفیت و وظیفه محوله قرار داشته باشد چند نکته خیلی ساده و البته مهم را یادآور می شویم.

ü      به صورت دوره ای نه تنها مجموعه آب بندی بلکه تمام پمپ  مورد بازرسی قرار گیرد.

ü      استفاده از مکانیکال سیل استاندار و با کیفیت(در غیر این صورت مشکلاتی به سراغ شما خواهد آمد )

ü      استفاده از کاسه نمد استاندار

ü      بازرسی دو سطح گرافیتی مکانیکال سیل (در صورت مشاهده هر گونه ترک،شکستگی های کوچک،ساییده گی حتما آنها را تعویض کیند)

ü      استفاده از آب برای خنک نگه داشتن مکانیکال سیل(البته در این گونه پمپ ها از بهترین نوع مکانیکال سیل استفاده شده ولی برای افزایش عمر کاری آنها برای دماهای بالاتر از 50 درجه سانتیگراد حتما از آب استفاده کنید برای  این منظور دو عدد سرشلنگی برنجی  تعبیه شده که می توانید از آنها  استفاده کنید)

در این قسمت مونتاژ مجموعه آب بندی را تشریح می کنیم:

ü      همانطور که در تصویر بالا شاهد بودید،درب مکانیکال سیل را روی سطح قرار دهید،سپس کاسه نمد را مطابق شکل روی قسمتی که برای کاسه نمد تعبیه شده قرار داده و با ضربات ملایم چکش آن را در جای خود ثابت کنید،

ü      دو عدد سرشلنگی را در جای خود ببندید،برای جلوگیری از نشت آب به بیرون حتما از نوار تفلون استفاده کنید.

ü      سپس،مجموعه را چرخانده و اورینگی که از قبل تهیه شده را در جای خود قرار دهید،مد نظر داشته باشید که اورینگ از شیار خود کوچک یا بزرگتر نباشد در غیر این صورت به درستی در جای خود قرار نگرفته و عمل آب بندی به درستی صورت نمیگیرد.

ü      مرحله بعد که بسیار مهم و حساس می باشد،مونتاژ مکـــانیـــکال سیـــل می باشد.پس به این صورت عمل کنید؛ابتدا قسمت ثابت مکانیکال سیل که در شکل مشخص می باشد را در جای خود قرار می دهیم اما قبل از آن جای مکانیکال سیل باید عاری ازهرگونه براده یا هر چیزی دیگری باشد،سپس اورینگی که روی آن قرار دارد را با یک ماده روانکار مانند گریس به خوبی آغشته کنید و همانند شکل قسمت اورینگ دار به طرف پایین باشد و سپس با فشار ملایم دست آن را در جای خود قرار دهید.بعد از آن قسمت متحرک مکانیکال سیل روی آن قرار می گیرد که در ادامه ، زمان قرار گرفتن این قسمت را شرح می دهیم. و در آخر شکل زیر حاصل مونتاژ می باشد.

قسمت سوم پمپ مجموعه ای ست متشکل از سه قسمت اصلی؛ قــفـــل ، گـــــاردون و روتور که در تصویر زیر کل مجموعه به صورت

دمونتاژ نشان داده شده که به معرفی هر کدام خواهیم پرداخت:

مــــونتـــــاژ مجموعه سوم:

·         ابتدا یک طرف گاردون را درون فک گیره قرار دهید

·         بوش روی قفل و خار استیل را از روی گاردون عبور دهید.

·         یکی از چهار سوراخ تعبیه شده بر روی قفل را هم راستا با سوراخ گاردون قرار داده و پین را روی سوراخ قفل بگذارید و با ضربات ملایم چکش آن را در جای خود قرار دهید،آنقدر به چکش زدن ادامه دهید تا قسمت بیرونی پین با قفل برابر شود.

·         سپس بوشی را که قبلا از روی گاردون عبور داده بودید را بر روی قفل بکشید.برای این کار می توانید از ضربات خیلی ملایم چکش استفاده کنید.مد نظر داشته با شید که ضربات سنگین باعث اسیب دیدن قطعه می شود.

·         بعد از آن که بوش قفل در جای خود قرار گرفت باید خار استیل را در جایی که برای آن پیش بینی شده است قرار دهید.

قفل و متعلقات آن مونتاژ شد و نوبت به مونتاژ روتور می رسد،دقیقا همین مراحل را برای مونتاژ روتور انجام دهید.

در آخر مجموعه مونتاژی شما به شکل زیر تبدیل می شود.

چند نکته حائز اهمیت:

به صورت دوره ای و منظم پمپ را مورد بررسی قرار دهید تا از هر گونه مشکل فنی مبرا باشد.

سطح روتور ها دارای پوشش کرم می باشد،آن را مورد بررسی قرار دهید.در صورت مشاهده هرگونه ترک و پریدگی کرم حتما آنرا باز کرده و برای بازسازی پوشش کرم به شرکت ارجاع دهید تا با صرف هزینه کم روتور پمپ شما باز سازی شود.(اگر به فولاد روتور آسیب برسد و دارای خوردگی های عمیق باشد متاسفانه روتور قابل تعمیر نیست و باید آنرا تعویض کنید)

مجموعه چــــهارم:مجموعه  پوسته و متعلقات آن می باشد که به تشریح آن خواهیم پرداخت

مونتــــاژ:

برای مونتاژ این مجموعه ابتدا باید چند کار را قبلا انجام دهید:

ü      1:مونتاژ مجموعه مکانیکال سیـــل(قسمت آب بندی-)

ü      2:مونتاژ 2عدد بلبرینگ روی شفت یاتاقان

ü      3:جا زدن کاسه نمد بر روی درب پوسته

حال نوبت به مونتاژ مجموعه پوسته می رسد؛

برای این کار پوسته چدنی را از قسمت دارای گوشواره بر روی سطحی صاف قرار دهید

شفت یاتاقان را مطابق با شکل بالا درون پوسته قرار دهید و با ضربات ملایم چکش یا پرس اقدام به مونتاژ شفت بکنید(توجه داشته باشید که شفت یاتاقان بعد از مونتاژ از قسمت گوشواره پوسته بیرون میزند واحتمال برخورد با سطح وجود دارد لذا زیر قسمت گوشواره دار پوسته دو پایه مناسب قرار دهید)

بعد از مونتاژ شفت یاتاقان،در همان وضعیت پوسته درب پوسته را توسط 3 پیچ همان شکل در جای خود محکم کنید.

بعد از بسته شدن درب پوسته،پوسته که شفت یاتاقان را حمل می کند را 180 درجه چرخانده تا سر شفت رو به بالا قرار گیرد

کاسه نمد را از روی شفت عبور داده و در جای مشخص خود که در شکل بالا هم مشخص می باشد قرار دهید.

قسمت آخر مونتاژ ، قرار دادن مجموعه مکانیکال سیل در جای مشخص شده خود می باشد.

در نهایت مجموعه بعد از مونتاژ تبدیل به شکل زیر در می آید

بعد از قرار دادن مجموعه آب بندی (مطابق شکل بالا) نوبت به جا زدن قسمت متحرک مکانیکال سیل(قسمت فنر دار) می باشد.

برای این کار حساس ابتدا درون مکانیکال سیل متحرک را ، قسمتی که دارای اورینگ می باشد توسط گریس چرب کنید

سپس مکانیکال سیل به طوری که قسمت فنر دار آن به طرف بالاست بر روی شفت قرار داده و با فشار ملایم دست ان را جا بزنید.

توجه داشته باشید ضربه،فشار ناگهانی به فنر هنگام جا زدن فقط باعث آسیب دیدگی و بلا استفاده شدن مکانیکال سیل می شود

بعد از مونتاژ  مجموعه آب بندی ، پوسته و مجموعه روتور وگاردون و قفل نوبت به این می رسد که این سه مجموعه را به هم متصل کنیم که برای این کار همانند شکل زیر عمل می کنیم

برای این کار  پوسته را به صورت عمودی قرار می دهیم که برای ثبات پوسته می توان از ی پولی تسمه یا هر پایه دیگر استفاده کرد

بعد از این که قسمت متحرک مکانیکال سیل(قسمت فنر دار)را در جای خود قرار دادیم نوبت به جا زدن خار تخت می باشد که در شکل بالا هم مشخص شده، که می توان از ضربات ملایم چکش استفاده کرد..

مرحله بعد،باید شیار درون سوراخ قـــفــــل را که به جای خار موسوم است را موازی و هم راستا با خار روی شفت قرار داده و سپس اقدام به جا زدن آن کنیم.در ضمن توجه داشته باشید گاهی برای مونتاژ مجموعه روتور  بر روی مجموعه پوسته به این مشکل برخورد کرده که قفل تا انتها بر روی شفت قرار نمی گیرد که برای این کار می توان از چکش های لاستیکی به انتها روتور ضربه زد تا در جای خود قرار گیرد.

برای اطمینان از این که مجموعه به درستی در جای خود قرار گرفته،باید سوراخ پیچ بر روی قفل در راستای سر مته روی شفت قرار گیرد.

بعد از اطمینان از صحت مونتاژ یک عدد پیچ مغزی بر روی قفل تعبیه شده (مطابق شکل بالا)که می توان برای تثبیت موقعیت مجموعه روتور از آن استفاده کرد

مرحله آخر مونتاژ این پمپ به صورت است که

بعد از مونـتاژ مجموعه روتور و پوسته با یکدیگر،در همان وضعیت پوسته اقدام به مونتاژ بقیه قطعات پمپ کرده و مونتاژ را به آخر می رسانیم؛

                                                                                مطابق شکل زیر

ابتدا سیلندر را از روی مجموعه روتور عبور داده و روی درب مکانیکال سیل  که به مجموعه پوسته مونتاژ شده قرار می دهیم

سپس استاتور پمپ را برداشته،درون آن را با مایع ظرف شویی آغشته می کنیم در ضمن سطح روتور را هم باید به مایع آغشته کنیم این کار باعث می شود تا استاتور بر روی روتور سُر خورده و به راحتی در جای خود قرار گیرد

هنگامی که استاتور در جای خود روی سلندر جا گرفت،درب خروجی را مانند شکل بالا برروی استاتور گذاشته،دو عدد بازو را از سوراخ های تعبیه شده بر روی درب خروجی و پوسته عبور داده و دو سر رزوه دار بازو ها را با مهره و واشر می بندیم.

مهره ها را به نسبت مساوی محکم کنید تا از درب خروجی به یک طرف نکشد

از محکم کردن بیش از حد مهره ها بپرهیزید زیرا این کار باعث صدمه زدن به بازوه ها ،شکسته شدن گوشواره پوسته و تابیدن درب خروجی می شود

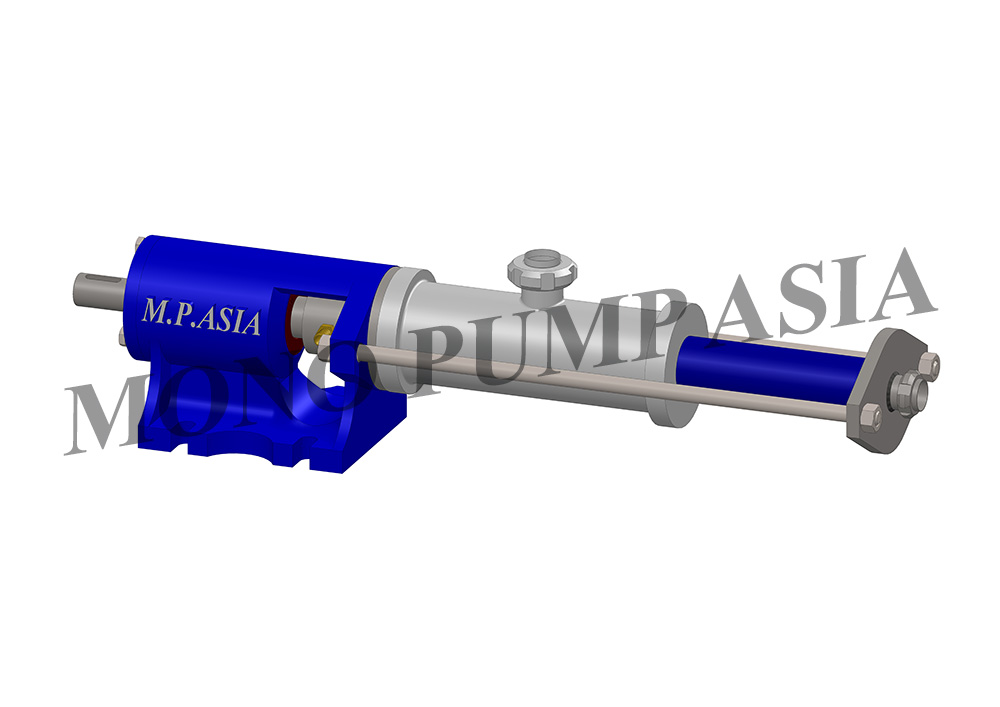

در انتها بعد از مونتاژ، پمپ AF2  شما  به شکل تبدیل می شود.
